Mer- RT视频引伸计
类型: 试验仪器
品牌: Mer- RT
型号: RT50
规格:
价格:
50.00
产品详情

Mer- RT视频引伸计

产品介绍

非接触式光学测量技术近几年在速度和精确性方面有很大进展。Mer- RT视频引伸计测量系统将这些技术进展应用到实践中--测量普通的变形(应变和位移),以及在任何轴上的两标记间距离变化,精度可达到0.01像素。

材料试验中使用Mer- RT视频引伸计视频引伸计来测量变形,可在标记上设置多组虚拟探针,并使用高级图像功能进行追踪,可直接对具有自然纹理的试样进行测量。

Mer RT系列视频引伸计,是一种采用数字图像相关方法DIC(Digital Image Correlation)的光学非接触式三维形变测量方式,可精确测量材料(含部件)的二维(2D)和三维(3D)的应变特性,可适用于各种金属、非金属在静态和动态试验时的三维型面-位移-变形等测试及位移测量。



产品应用

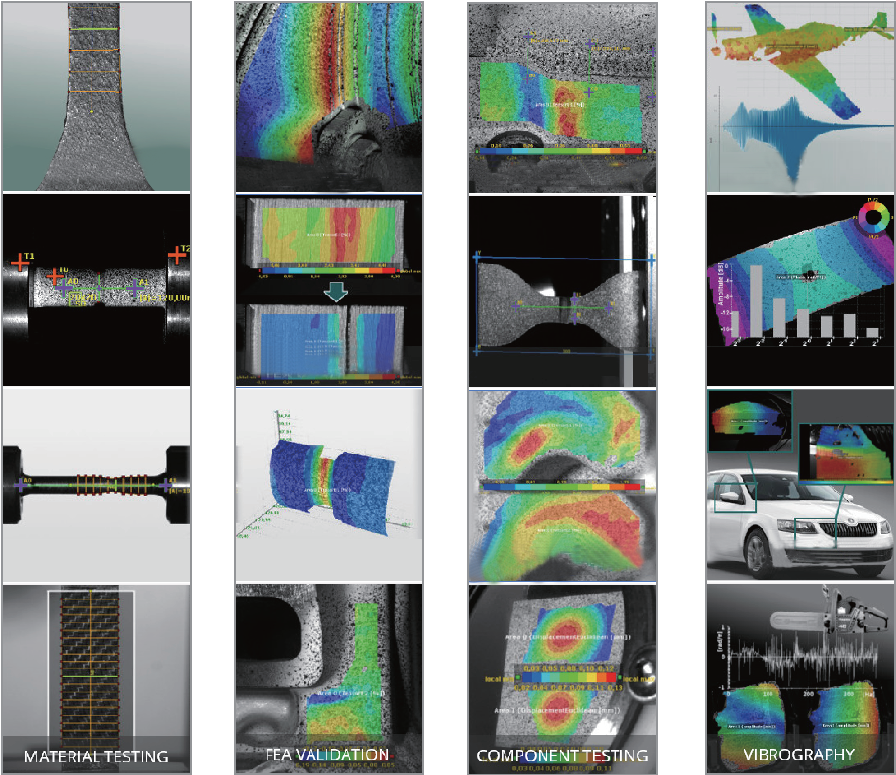

应用于材料试验的应变测量如拉伸试验机,系统的典型应用包括测定各种材料性能(拉伸试验、单轴/双轴特性,压缩)、大应变率测定、高速试验、振动试验、裂纹扩散、动态试验、FEA有限元分析、振型分析、质量控制等。



应用

材料试验,部件试验,FEA有限元分析,振型分析等。

1、材料试验:材料性能测定必不可少的部分是伸长量的监控,RTTS系列视频引伸计可以抑制传送到设备的干扰信号来保持高的精度。

2、部件试验:先进的功能提供大量的工具来审视整个部件和运行条件里的相互作用。

3FEA有限元分析:全场模型提供了一个聪明简单的解决方案来核实有限元分析估计的变形和应变分布。

4振型分析:模态,光谱或倍频程分析只是振动模型能力的一小部分,精密的光学方法开辟了新的视野:使用高速摄像机或外部触发器记录周期性事件来进行挠曲形状识别和本征频率评估。

点:

l非接触式

l高温测量

l适合于各种材料

l高速测量

l不受试样形状限制

l可匹配多种试验设备

l2D3D测量

l测量范围涵盖几毫米到数十米

l便携、灵活

l应变范围从微应变到大应变

l全场测量

l可定制输出格式

l高精度测量

l无需画刻线,试样制备简单

l视频频闪功能
