德国都利公司新近推出的全数字控制系统 EDC220, EDC222和 EDC580 是功能卓越性价比超群的最新一代产品;它们是材料及结构试验机的全闭环控制和数据采集的专用电子系统. 新的EDC控制系统取代原有的EDC60和EDC120, 在硬件和系统软件方面有全方位的加强,但同时又保持和先期产品的兼容性.
EDC220 着眼于标准的静态试验和低周疲劳试验;而 EDC222 和EDC580则偏重于从复杂的静态试验到常规的一二十赫兹的动态试验直至250赫兹的高频动态试验应用.
设计准则
EDC220 的设计思想是作为试验机的内置式控制系统或者放置于独立式控制柜内的应用; 而 EDC222 和EDC580 主要是作为桌面式独立系统来使用. 在采用安装附件后,也可以将它们安置在多系统立式控制柜内或者直接安装在试验机上.
作为完整的电子控制系统,EDC系列历来同时具有数字输出和模拟输出可选择使用来控制外接的功放. 每一个EDC产品都可以选择配备内置的5 到 300mA 的液压比例阀功放驱动板.对于EDC222和EDC580, 还可以配置内置式160Watt 或者320 Watt 功放来驱动直流伺服电机.
优势特点
新一代EDC控制系统具有如下优势特点:
1. EDC和计算机的通讯采用USB 和Ethernet（网卡）
新一代EDC控制系统摈弃了原先的RS232和RS485串口通讯方式, 采用USB和网卡通讯.毫无疑问,这大大提高了EDC系统和计算机之间的通讯速率. 对比这二种通讯方式, USB较常用于短距离的通讯,而网卡在EDC系统和计算机距离较远时更显示其优势.

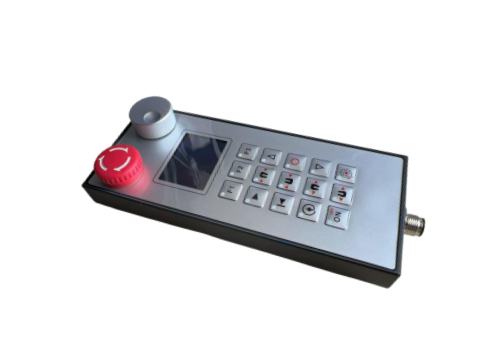

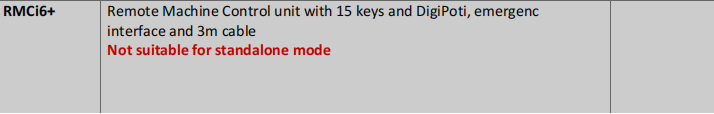

2. 新的遥控器 RMC1, RMC5和 RMC7
RMC5 取代以前的遥控盒RMC, 但是它增加了更多功能,比如加了“ON“健, 对数字手轮的速度和位置调节方式可以直接切换,还增加了三个功能选择健.
RMC1和 RMC7 包含了RMC5的所有功能; 除此以外,还带有液晶显示屏,十健的输入和控制复合键盘, 可以控制夹具的夹紧松开,引伸计的张合以及横梁的上下行走,因此是真正全功能的遥控单元. RMC1可以安装在立式控制柜上,作为EDC220外挂的前面板,或者作为EDC222和EDC580的第二个前面板作远距操作控制. RMC5和RMC7 在背面有磁条,可以直接吸合在试验机机架上.
RMC1,RMC5和 RMC7 都经由RS485和EDC连接,因此一个EDC最多可以同时带四个相同或不同的遥控器. 三款遥控器都各自带 3m长连线. 当然, RS485接口可以支持更长的连接线.
3. 语言选择
本身有前面板的EDC222,EDC580,以及遥控器RMC1和RMC7,可以在设置程序（setup menu）中选择液晶显示屏的显示语言.目前有德语,英语,法语和西班牙文四种语言可供选择.
4. 可以将带有SSI接口的位移传感器直接插在光电编码器的输入口X7上
通过9SSIL插头,可以将比如MTS Temposonic系列磁应变数字位移传感器 直接接在常规的光电编码器的输入口X7上. 这样,可省却以往采用的4SSI接口连接.
5. 都利公司的直流功放可直接接在驱动接口X4
都利公司的直流功放 DC1100 和DC2500 （即原先的DDA05和DDA06） 可以直接连接在驱动接口X4,而无需其它辅助接口.
6. EDC220作为内置式控制系统
EDC220设计思路是内置式控制系统,这样省却了桌面式系统所要求的华丽外壳,更节省了试验机的一些接线工作;对电子同一接地可轻松改善.
7. EDC220和EDC222有二个载荷输入灵敏度
EDC220和EDC222的力通道可以切换选择2mV/V和4mV/V的输入.二种情况下,载荷的分辨率都是±18万码（定义在20毫秒的滤波时间下,即50赫兹的采样频率. 依国产控制器常采用的30赫兹采样频率定义,则EDC分辨率是±30万码）.
8. EDC580具备5kHz的采样频率
EDC580具备5kHz的最高采样频率. 该5kHz频率实施在所有数据采集测量,控制功能和控制过程以及与电脑的数据传递.
EDC220/222
DOLI公司推出的全数字控制系统EDC220, EDC222是功能卓越性价比超群的最新一代产品;它们是材料及结构试验机的全闭环控制和数据采集的专用电子系统。
EDC220
专为静态试验机设计，板载基本的测量通道和控制通道，另具两路扩展插槽，载荷通道分辩力高达±180，000码。
(*EDC120/60载荷通道分辩力±120，000码和±60，000码。)
EDC220 着眼于标准的静态试验和低周疲劳试验，设计思路是内置式控制系统,这样省却了桌面式系统所要求的华丽外壳，更节省了试验机的一些接线工作;对电子同一接地可轻松改善。EDC220 的设计思想是作为试验机的内置式控制系统或者放置于独立式控制柜内的应用。
EDC220适用于:
*电拉机器， ±180，000码载荷通道，位移通道，±10V控制通道。
* 液压机器，±180，000码载荷通道，SSI位移通道，±10V的阀驱动。
* 更多的载荷传感器，LVDT，负荷传感器，应变引伸计，大量程双路光电引伸计，串口引伸计，安 全屏，更多的IO口。几台EDC在多通道控制中的应用。
以上的应用需要选购扩展附件。
EDC222
EDC222 主板及功能与EDC220相同，但封装箱体不同，偏重于从复杂的静态试验到常规的一二十赫兹的动态试验应用。EDC222主要是作为桌面式独立系统来使用。 在采用安装附件后，也可以将它们安置在多系统立式控制柜内或者直接安装在试验机上。
