全自动引伸计
技术数据 MFL 300-B MFL 500-B
精度等级EN 10002 0.5
测量原理 opto-incremental
行程 最小L0300 mm 最小L0500 mm
190 mm
标距(L0) 10 … 300 mm 10 … 500 mm
指示误差(相对.)* 0.5 %
指示误差r* 1.5 μm
满量程误差 0.010 %
线性度误差 0.005 %
标距误差(L0) ±0.5 %
分辨率 1或0.1 μm
操作力 < 1 cN
夹持力** 25 cN
工作温度范围 0 - 50 °C
重量大约 . 26 kg 31 kg
*取最大值
**夹持力可调节.
试样尺寸
最大试样厚度30 mm
最大试样宽度50 mm
最大试样直径80 mm
MFL电子器件
接头：RS 232 (V24) [can be configured up to 38400 baud]或USB, ASCII格式
测量数据输出：
a. RS 232 (V24) [最大到38400波特]
b. USB
c. RS 422-输出(增益信号，方波相位Ua1和Ua2，90º-周相移动及反向脉冲Ua1和Ua2)
应用领域

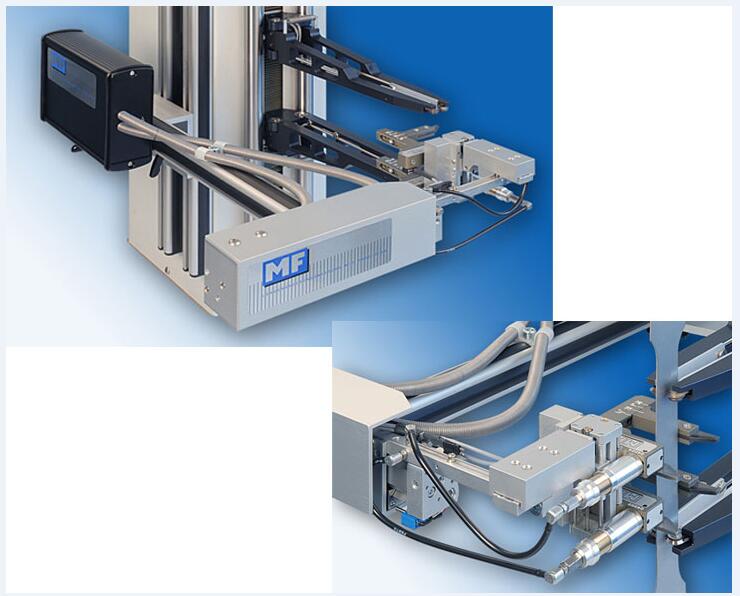

MFL300-B和MFL500-B (以下称MFL)适用于绝大多数试样初始标距(L0)10mm以上的测量。其夹持力小、测量精度高因此特别适用于小型切口敏感试样。MFL可连接到带液压夹具的全自动或半自动试验机上，可测量几乎所有试样从弹性段到断裂的应变,当结合MFQ(如图所示)使用时,MFL特别适用于测试薄板的深冲压（垂直各向异性）性能。
设计及功能
MFL的四种测量臂通过测量弹簧固定到全桥应变仪上，左右臂弹簧平行连接获得一个平均值，这对不均匀变形试样非常重要。
直流电机补偿因试样延长引起的测量弹簧信号的变化，采用滚珠轴承齿轮驱动确保测量头沿着试样延长移动，使得测量头跟随试样延伸。
采用光学增量式测量系统记录试样延长，测量臂上安装的测量头通过零作用力直线导轨系统精确地平行移动，使用这种测量原理，可以避免测量传感器以固定点旋转角度变化产生的误差，以及刀口在试样上倾斜造成的误差。测量头和测量臂可以从直线导轨系统上分离下来，更换简便快捷。只用一个螺旋装置就可以改变测量臂，确保维修简便。
控制
MFL通过集成电子装置进行控制，是一种全自动控制方式，可以通过串行接口(RS 232或USB)使用。任何时候都可以激发其动作，测量值的输出是通过RS232或USB或RS 422 (两个方波信号以90°移动)。通过计算机控制可将测量臂在允许的间隔范围内平行定位，并可根据不同试样长度快速对称调节。标距可以设定从10mm到最大的可能测量行程。行程计算是从测量范围300mm（500mm）减去标距。
MFL还有190 mm附加的配置范围用来对称调节标距。
测量臂张开，可以将测量臂固定到要求的测量位置，在接近测量位置前，利用参考标识可标定数字测量系统，任何时候可以启动测量臂张开和闭合。
MFL电子控制设计可与MFQ控制装置一起工作，成为主控制装置。
计算机控制
RS 232接口(V24)或USB用于发送指令和传递数据。连接用户控制计算机和MFL电子装置。MFL接口可配置最高到38400波特，可以通过RS232连接所有计算机。指令采用ASCII格式便于软件接收和误差校验。
为了便于检查，MFL控制装置可以通过一个简单的终端程序操作和测试，MFL电子装置指挥台允许设定测量参数以及更改测量数据输出的格式。并提供状态检查。
MFL优点
•通过4个测量传感器进行双侧测量；
•整个测量范围最高分辨率可达0.1μm；
•夹持力很小甚至可用于金属箔和细丝的测量
•通过计算机控制可精确地设定标距L0位置（测量臂在试样中心对称定位）和数值；
•旋转圆形刀口可以沿整个周界使用
可选项
a.测量方向向下：行程请咨询MF公司代理
b.不同的测量臂长度和行程
c.在非洁净环境建议安装通风设备
提供部件
1台MFL300-B或MFL 500-B
1根连接线X11 (MFL电子装置↔PC), 3 m
1个插头，连接X8
1个插头用于RS422测量数据输出X13
1个六角形键5 mm
1个螺丝刀TORX T10
1本说明书
1份试验报告
推荐
标定仪KMF1和KMF01适用于校准MFL。使用该种通用仪器，也可以校准其他测量仪器的线性度，例如手持引伸计、感应探测器、度盘式指示器等。另外，也可以根据额定长度用于模拟传感器的测量放大器精确地灵敏度校准。
