MEVIX 100 / 200 大变形视频引申计
可叠加解决方案
MEVIX系列视频引伸计，可将多个相机叠加使用，从而保证大FOV下的高精度应用。该系列视频引伸计适用于较长或高弹性样品的应变测量。
相机 数量 | FOV |
|
| MEVIX100 | MEVIX200 |
1个 | 100 x 80 mm | 200 x 155 mm |
2个 | 200x 80 mm | 400 x 155 mm |
3个 | ----------- | 600 x 155 mm |
单相机模式 双相机模式 三相机模式
输入/输出
输入：模拟量信号±10V， 应变放大器（bridge, 1/2bridge, 1/3bridge）
数字量信号（COM、Port 或者TCP/IP）
输出：模拟量信号±10V；应变信号（仿真通道）；DOLI二进制协议；HP视频协议或者自定义格式。
API远程控制。

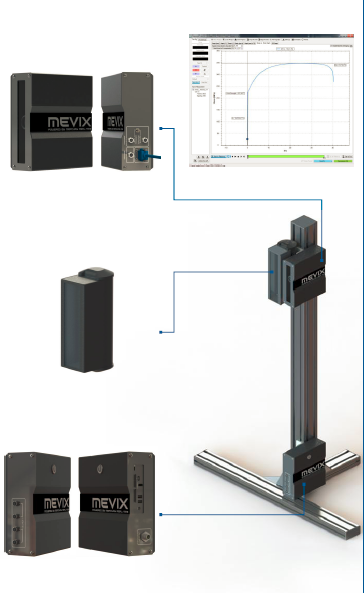

MEVIX硬件模块
MEVIX系列视频引伸计设计简单，易于安装，适用于大多数材料测试。
MEVIX100
FOV：100 x 80mm
ISO9513CLASS-0.5
ASTME83-10A CLASSB-1 For L0>8mm
工作距离：200， 280， 400 or 600 mm
采样频率： 60-600Hz
MEVIX200
FOV：200 x 155mm
ISO9513CLASS-1
ASTME83-10A CLASSB-1 For L0>15mm
工作距离：260，400， 560 or 800 mm
采样频率： 60-600Hz
MEVIX LED盒子
LED光源
高亮度LED灯
扩散器

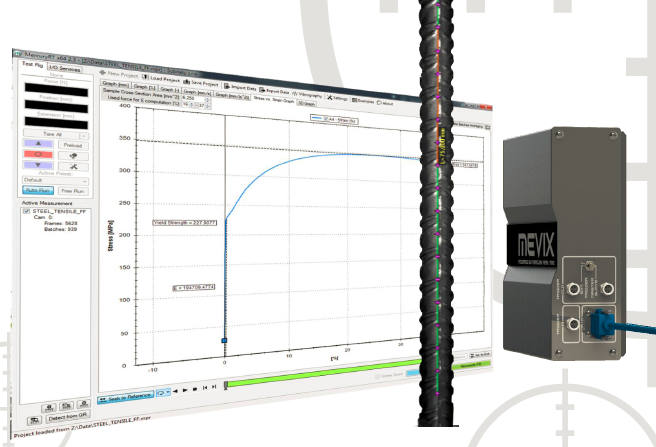

MEVIX软件模块
Lite View 图像用户界面；
拼接模式（用于多相机的叠加使用）；
标记识别
宽度检测和测量
无线虚拟探针工具
颈缩测试
探针链
基于网格的坐标系自定义
相机镜头畸变校正
引伸计标定
坐标系便宜
刚体运动功能
外部同步和捕捉模式
ROI/AOI（小范围的高帧率测量）
聚焦和瞄准功能
图像观看功能
工程应力-工程应变评定
真应力-真应变评价
